The most common types of parallel twin screw barrel extruder
D35/5
D45/2
D50/2
D60/2
D65/2
D70/2
D72/2
D75/2
D80/2
D85/2
D90/2
D93/2
D100/2
D105/2
D110/2
D115/2
D120/2
D125/2
D130/2
D140/2
D150/2
D160/2
D170/2
D180/2
D190/2
D200/2
D200/2
D250/2
The most common types of conical twin screw barrel extruder
types of screw (d/D)
length of work(mm)
quantity ofextruder(kg/h)
speed of screw rotate(rpm)
Φ35/77
810
40-70
5~50
Φ45/99
990
50-80
5~45
Φ51/105
1070
100-150
4~45
Φ51/105
1220
100-150
4~45
Φ55/110
1220
120-180
4~40
Φ60/125
1320
150-200
4~40
Φ65/120
1440
200-250
4~40
Φ65/132
1440
200-250
4~40
Φ70/140
1460
220-300
4~40
Φ75/150
1480
250-320
4~35
Φ80/143
1660
300-360
4~35
Φ80/156
1800
300-360
4~35
Φ90/184
2000
400-500
3~35

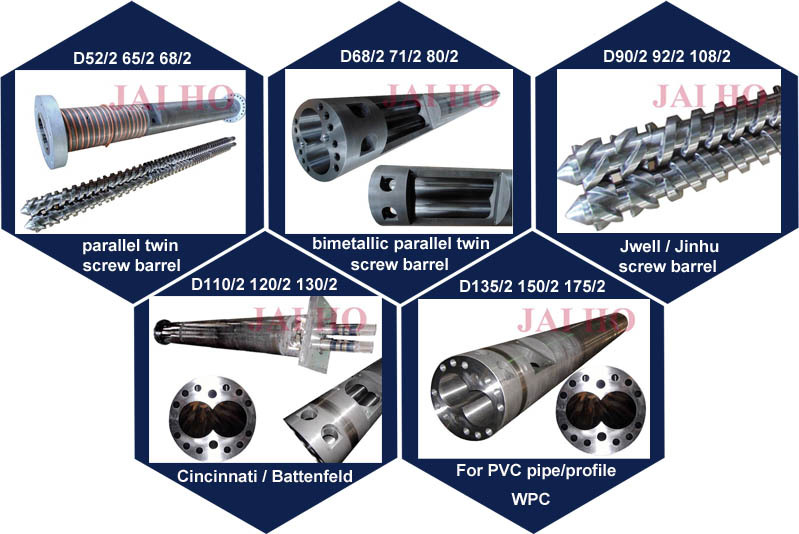

PARALLEL TWIN SCREW AND BARREL
Material
Alloy-Steel of High-quality
1) 38CrMoALA (JIS SACM645)
2) 42CrMo (JIS SCM440)
3) 9Cr18MoV
4)CW6Mo5Cr4V2
Heat-treatment
Nitriding Treatment
Electroplated hard-chrome finish
High-frequency quenching
Spray coating Bimetallic-alloy
Vacuum quenching replique patek philippe
Parallel twin screw and barrel type
Φ40/2 Φ50/2 Φ65/2 Φ80/2 Φ90/2 Φ105/2
Φ125/2 Φ130/2 Φ150/2 Φ180/2 Φ200/2
MAX L/D : 1:36
Compressing rate of screw can be designed according to different raw materials and products.
